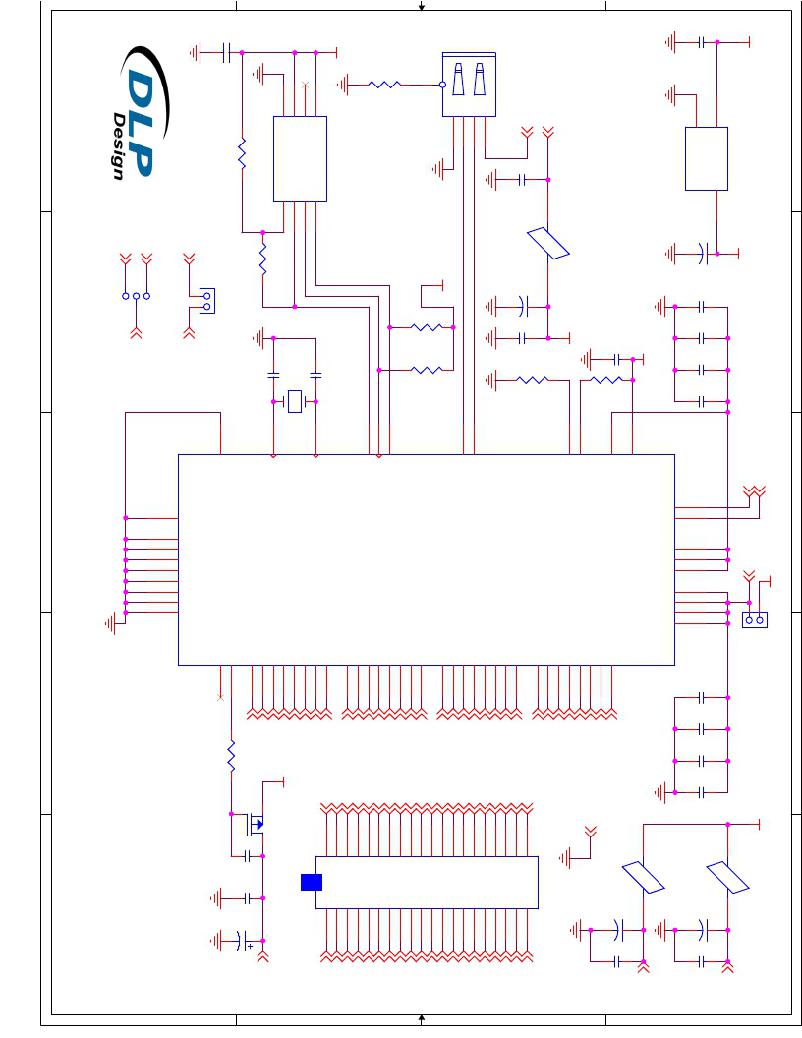

9.0 DEVICE CONFIGURATION EXAMPLES
USB Bus-Powered and Self-Powered Configurations
VCCIO(3.6V max) driven
Figure 1.
internally or externally
depending on JP1 & JP3
(refer to section 2.1)
VCCIO 17
18
19
20
Bus-Powered
5V System
The figure above illustrates a typical USB bus-powered configuration. A USB bus-powered
device gets its power from the USB bus.
VCCIO(3.6V max) driven
5.0V 18
Figure 2.
internally or externally
depending on JP1 & JP3
(refer to section 2.1)
VCCIO 17
19
20
Self-Powered
5V System
Figure 2 illustrates a typical USB self-powered configuration. A USB self-powered device gets
its power from its own power supply and does not draw current from the USB bus.
3.3 - 5V
Microcontroller
8 Data Lines
VCCIO(3.6V max) driven
Figure 3.
internally or externally
depending on JP1 & JP3
(refer to section 2.1)
VCCIO 17
18
19
20
RXF#
RD#
TXE#
WR
Bus-Powered
5V System with
3.3V Logic Interface
Figure 3 shows how to configure the DLP-2232H to interface with a microcontroller via the
parallel 245 FIFO interface mode. In this example, the target electronics can operate at from
3.3 - 5 volts since the DLP-2232H interface I/O pins are 5 volt tolerant.
Rev. 1.1 (May 2011)
13
? DLP Design, Inc.
